产品型号：TK斜轨排刀数控车床系列
上传时间：2023年11月01日
产品概况：
工艺技术精湛 提升产品品质
一、整机特点
1、加工精度高，加工质量稳定
2、多坐标联动可加工形状复杂的零件
3、当加工零件发生变化时， 一般只需更改数控程序，即可节省生产准备时间
4、机床本身精度高，刚性大，加工用量好，生产率高
斜床身提高运动速度：
排刀式数控车床斜床身加工的工艺性好，便于导轨面的加工。斜床身配上配置的刀槊可提高刀架的运动速度，一般可用于大型数控车床或小型精密数控车床的布局。

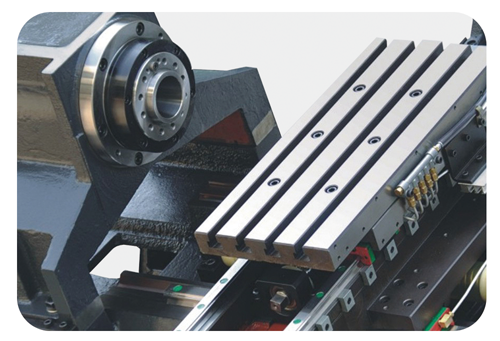

二、局部展示
三、TK斜轨排刀数控车床系列参数表
| 项目/机型 | 单位 | TK46 |
| 加工能力 | ||
| 床身上最大回转直径 | (mm) | 460 |
| X向最大行程 | (mm) | 500 |
| Z向最大行程 | (mm) | 380 |
| 最大切削轴类直径 | (mm) | 230 |
| 最大切削盘类直径 | (mm) | 260 |
| 卡盘 | (-) | 8寸8" |
| 棒料最大直径 | (mm) | Ø35 |
| 主轴内容 | ||
| 主轴头部规格 | (A2) | A2-5公制 |
| 主轴内孔锥度 | (MT) | MT6公制 |
| 主轴通孔直径 | (mm) | Ø45 |
| 拉管通孔直径 | (mm) | Ø42 |
| 主轴最高转速 | (RPM) | 5000 |
| 卡盘内容 | ||
| 液压站容积L | (L) | 35 |
| 刀塔内容 | ||
| 伺服液压刀塔 | (-) | 63-8T |
| 刀柄尺寸/圆孔 | (mm) | 25*25,032 |
| 进给 | ||
| X向最快移动速度 | (M/MIN) | 20 |
| Z 向 最 快 移 动 速 度 | (M/MIN) | 20 |
| 传助内容 | ||
| X导轨 | (mm) | 滚珠35 |
| Z导轨Z- | (mm) | 滚珠35 |
| X精密螺杆 | (mm) | 3210 |
| Z精密螺杆 | (mm) | 3210 |
| X螺杆轴承 | (mm) | 2047/P4 |
| Z螺杆轴承 | (mm) | 2562/P4 |
| X伺服马达 | (NM) | 8.4抱開 |
| Z伺服马达 | (NM) | 8.4 |
| 主轴电机功率 | (KW) | 5.5 |
| 电机结构 | (-) | 伺服电机 |
| 排属 | ||
| 手动排屑 | (-) | 手动 |
| 自动排屑(选) | (-) | 链钣式排屑 |
| 排屑方向 | (-) | 后排/右排 |
| 工作精度 | ||
| X/Z向重翼定位精度 | (mm) | 0.005/0.008 |
| 圆度 | (mm) | 0.01 |
| 直径一致性 | (mm) | 0.015/300 |
| 平面度(只许凹) | (mm) | 0.015/300 |
| 粗糙度(铝或钢) | (RA) | 0.4-0.8 |
| 内护置 | (-) | 全防护 |
| 外护罩 | (-) | 单门全防护 |
| 外形长"宽"高 | (M) | 2.4'1.9*1.8 |
| 重量约 | (I) | 2.3 |
备注：
1.以上部分机型参数，个别机型含特殊附件，订货时请知悉。
2.技术规格如有变更，如不另行通知，样本中的图片参数仅供参考，解释权归公司所有。
四、标准配置
驱动电机，主轴，回转油缸，液压弹夹，丝杆，直线导轨，丝杆轴承，水泵，润滑泵，液压站，床身
