产品型号：钻扣攻牙中心机
上传时间：2023年10月31日
产品概况：
高刚性，高级米汉铸铁
一、整机优点
一、完美加工精度
超宽底座、鞍座、工作台、立柱、主轴箱等主结构铸件采用高级米汉纳铸铁并经二次退火处理，确保结构高刚性稳定性。
二、有限元素分析法
铸件经有限元素分析法电脑计算分析，合理的结构强度及加强肋的部局搭配，提供机械之高刚性，高速运动不变形。
三、定位精准
三轴采用精密线轨支撑，重负荷，三轴48/60米高速位移，确保定位精准。
二、局部展示

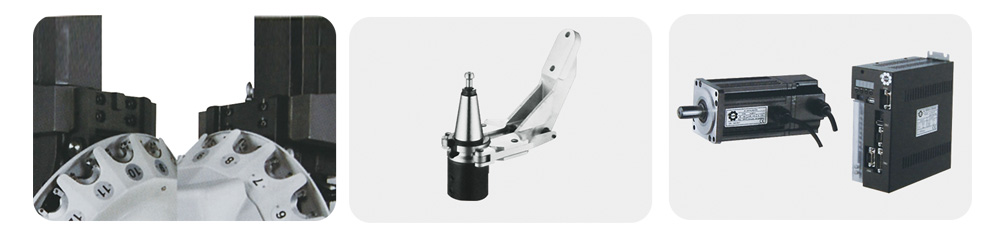

TD30与TDS30共享相同刀库支架，仅更换刀库形式，让生产线调配作业顺畅。
铝合金一体式刀夹组，组装、更换快速、精度高。
整合伺服马达及驱动器。
三、技术参数
| 机型 | 单位 | T-5 |
| 行程(单位) | ||
| 工作台X轴行程 | (mm) | 500 |
| 工作台Y轴行程 | (mm) | 400 |
| 工作台Z轴行程 | (mm) | 300 |
| 主轴鼻端至工作台距离 | (mm) | 150-450 |
| 主轴主轴至立柱距离 | (mm) | 420 |
| 工作台 | ||
| 工作台面积 | (mm) | 650x400 |
| 最大载重 | (Kg) | 300 |
| T型槽(宽x槽数x间距) | (mm"个'mm) | 14x3x125 |
| 轴向进给 | (-) | |
| X/Y/Z轴快速进给 | (m/min) | 48/(60) |
| 主轴 | ||
| 刀库单元 | (Act) | 16/21T(夹臂式) |
| 主轴转速 | (Rpm) | 20000 |
| 主轴规格 | (BT) | BT-30 |
| 主轴马达 | (Kw) | 5.5 |
| 一般资料 | ||
| 三轴功率 | (Kw) | 1.5/1.5/2.2 |
| 定位精度 | (mm) | ±0.005/300 |
| 重复精度 | (mm) | ±0.003/300 |
| 切削进给速度 | (mm/min) | 1-20000 |
| 电力需求 | (KVA) | 15 |
| 气压需求 | (Kg/bar) | 6-7 |
| 泵浦需求 | (Pcs) | 2 |
| 机械占地尺寸 | (mm) | 1950x2480x2380 |
| 机械重量 | (Kg) | 3500 |
| 控制系统 | / | FANUCSeries-01-MF |
备注：1.以上部分机型参数，个别机型含特殊附件，订货时请知悉。
2.技术规格如有变更，如不另行通知，样本中的图片参数仅供参考，解释权归公司所有。
四、标准配置
全罩式护罩，屑盘及水箱，标准工具箱，地脚螺栓及垫块，主轴气幕防护系统，操作说明书，工作状态警示灯，电气箱热交换器，M30自动断电系统，机台清洗水枪，手提吹屑空气枪，自动润滑系统，变压器，四周分度盘，对刀仪，激光测量仪
