产品型号：五轴立式加工中心机
上传时间：2023年10月31日
产品概况：
稳，强劲的高质量米汉纳铸铁
一、整机特点
一、完美加工精度
提供优越的阻尼效果及完美的加工精度;
二、超宽底座
超宽的底座与机身铸件设计，确保机台再高速运行时能达到更佳支撑性与切削刚性；
三、稳定
采用精密线性滑轨，提升机台速度与稳定性;
四、高扭力
精密滚珠螺杆搭配直结式马达驱动，提供高扭力与降低背隙。

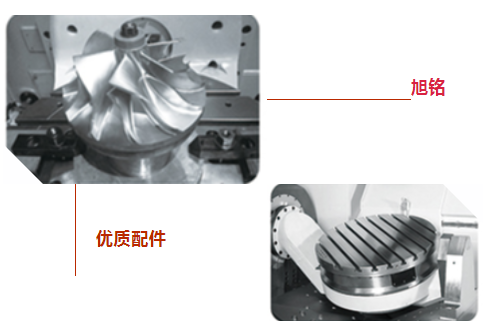

二、局部展示
一、刀具可以对工件呈任意的姿势进行加工;可减少工件装夹次数；
二、可以加工复杂的、以前智能通过浇注的方法才能得到的零件;可提高表面加工质量、缩短加工时间；
三、减少放电区域、减少磨具抛光;提高表面加工质量、缩短加工时间。
三、五轴立式加工中心机参数表：
| 机型 | MU-400S |
| 行程(单位) | |
| X/Y/Z轴行程(mm) | 800/600/600 |
| A轴摆动范围(度) | +30～-120 |
| C轴摆动范围(度) | 360 |
| 主轴鼻端至工作台距离(轴位于0度位置时)(mm ) | 150-750 |
| 工作台(单位) | |
| 工作台尺寸(mm) | φ400 |
| 工作台载重(水平0～45°)(kg) | 200 |
| 工作台载重(倾斜45～90 °)(kg) | 150 |
| T型槽(槽数-槽宽x角度)(-) | 8-12×450° |
| 进给速度(单位) | |
| X/Y/Z轴快速进给(m/min) | 36/36/36 |
| 切削进给速度(mm/min) | 10000 |
| A/C轴快速进给(rpm/min) | 15 /20 |
| 主轴(单位) | |
| 主轴转速(rpm) | 12000 |
| 主轴传动方式() | 直联式 |
| 主轴锥孔(#SO) | BBT-40 |
| 主轴马达(kw) | 11/15 |
| 精度(单位) | |
| X/Y/Z轴定位精度(mm) | ±0.007 |
| X/Y/Z轴重复定位精度(mm) | ±0.005 |
| A/C轴定位精度(arc-sec) | 45/15 |
| A/C轴重复定位精度(arc-sec) | 8/6 |
| 刀库(可选配)(单位) | |
| 刀具数量(选配)() | 24 /32(选) |
| 可用最大刀具直径(相邻)(mm) | 78 |
| 可用最大刀具直径(无相邻)(mm) | 120 |
| 最大刀具长度(mm) | 300 |
| 最大刀具重量(kg) | 8 |
| 刀具交换方式(-) | 刀臂式2000*1300*800 |
| 机床尺寸(单位) | |
| 机床总高(mm) | 3061 |
| 占地面积(长x宽)(mm) | 3200×3325 |
| 电力需求(kva) | 30 |
| 机床重量(约)(T) | 8 |
| 数控系统(控制器) | 0i-MF(PLUS)/ M80A |
| 备注：1.以上部分机型参数，个别机型含特殊附件，订货时请知悉。2.技术规格如有变更，如不另行通知，样本中的图片参数仅供参考，解释权归公司所有。 | |
