产品型号：立式加工中心机
上传时间：2023年09月22日
产品概况：
高性能、高稳定性；长时间高精度维持&完美加工性能；性能强；性价比高；提升品质；恒温
一、整机优点:
1、高性能、高稳定性
2、长时间高精度维持&完美加工性能。
3、性能强
机身采用高密度、高刚性铸件，经过高温退火时效处理。
4、性价比高
由电机通过皮带实现驱动。这样为加工操作提供扭矩与转速的良好结合，具有很高的性价比及经济性皮带驱动。
5、提升品质
主轴环状喷水有4-6个喷嘴，分布于主轴四周，使刀具、工件获得最佳的冷却效果，提升加工品质。
6、恒温
循环带走主轴产生的热量，可使主轴有效达到恒温效果，将主轴头热变形，降至最低，确保高速高精度运转。

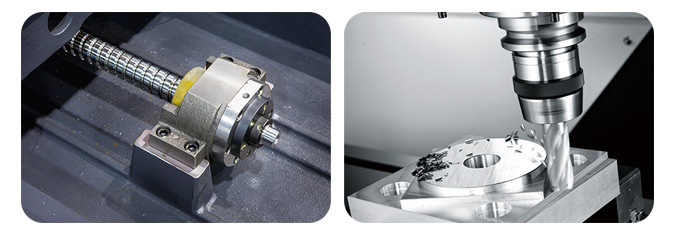

二、局部展示
导轨：三轴均采用高刚性滚柱式线性导轨，承载力佳，传动精度高，精度保持性好。能满足粗加工与精加工的要求。
主轴：高精度、高刚性之主轴头，它能承受径向与轴向负荷的重切削及长时间切削加工，并能维持加工高度精度。机器配置一个7.5/11KW的主轴电机，转速可达10000RPM, 能满足高速加工需求。
三、立式加工中心参数表
| 机型/(单位) | V-1160 |
| 工作范围 | |
| 工作台X轴行程(mm) | 1100 |
| 工作台Y轴行程(mm) | 600 |
| 工作台Z轴行程(mm) | 600 |
| 主轴鼻端至 工作台距离(mm) | 130-600 |
| 主轴中心至立柱距离(mm) | 600 |
| 工作台 | |
| 工作台面积(mm) | 1200*600 |
| 最大载重(kg) | 800 |
| T型槽(宽x槽数x距) (mm*个*mm) | 18*3*130 |
| 轴向进给 | |
| X、Y、Z轴快速进给(m/min) | 48*48*48 |
| 主轴 | |
| 圆盘刀库(ACT) | 24T |
| 主轴转速(Rpm) | 8000/10000/12000/15000 |
| 主轴规格(BT) | BT-40/BT-50 |
| 主轴马达(Kw) | 15HP(11kw) |
| 一般资料 | |
| 三轴功率(Kw) | 3-3-3 |
| 定位精度(mm) | ±0.005/300 |
| 重复精度(mm) | ±0.003/300 |
| 刀库/时间(TTS) | |
| 电力需求(KVA) | 30 |
| 气压需求(Kg/bar) | 6-7 |
| 泵浦需求(HP) | 2P |
| 机械占地尺寸(mm) | 3200*2800*2800 |
| 机械重量(Kg) | 6500 |
| 控制系统 | FANUC Series-Oi-MF Mitsu Bishi M80 Siemens828D |
备注：1.以上部分机型参数，个别机型含特殊附件，订货时请知悉。2.技术规格如有变更，如不另行通知，样本中的图片参数仅供参考，解释权归公司所有。
四、标准配置
| 全罩式护罩 | 屑盘及水箱 | 自动润滑系统 |
| 变压器 | 地脚螺栓及垫块 | 主轴气幕防护系统 |
| 工具箱 | 电机、电气、操作说明书 | 工作灯 |
| 刚性攻牙 | 工作状态警示灯 | 电气箱热交换器 |
| M30自动断电系统 | 机台清洗水枪 | 手提吹屑空气枪三轴滑轨伸缩护罩 |
五、选购配件
| 自动刀长测量与破损检测器 | 圆盘式油水分离机 | 主轴环状喷水(限刀臂式刀库) |
| 铁屑式输送机 | 螺杆排屑机 | 油雾收集器 |
| 刀具测量系统 | 三轴光学尺 | 主轴油冷机 |
