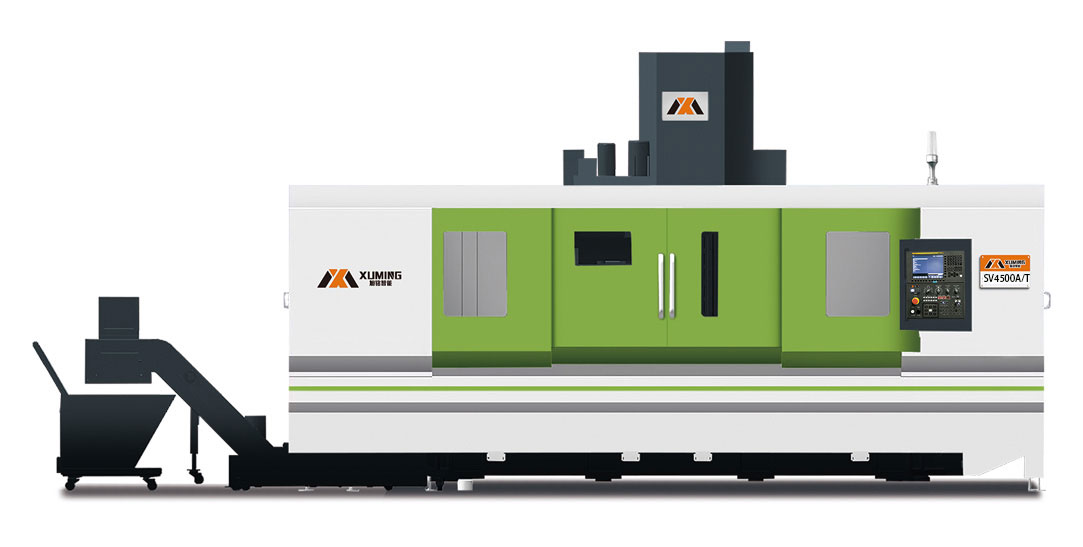

产品型号：型材加工中心机
上传时间：2023年11月01日
产品概况：
采用全防护钣金设计 加工效率高，精度高，刚性高
一、整机特点
1、高稳定性
底座、工作台、立柱、横梁、滑座、滑枕均采用优质树脂砂造型、高强度 优质铸铁，具有完善的热处理工艺过程来消除残余应力，并布置足够的加 强筋板，保证整机具有足够的强度、刚性和高稳定性；
2、满足不同需求
采用加大型号的零部件，可满足重型加工需求；
3、提升刚性
立柱、底座及鞍座为箱形结构，配合合理化的筋骨强化设计，除了提升结构刚性，并将热变形降到最低程度；
4、提高质量
可以加工复杂的、以前只能通过浇注方法才能得到的零件；可提高表面加工质量、缩短加工时间。
二、应用范围
广泛应用于：汽车行业轨道交通、航天航空、机械配件、线性模组导轨、通讯等行业的材料加工。
汽车部件：新能源汽车铝车身、电池包、汽车脚踏板、保险杠、天窗导轨、行李架；
医辽器械：悬梁型材、输送架、高级医辽床；
电视机铝边框；纺织机械铝部件；航天航空铝部件；轮船游艇铝部件等等。
三、型材加工中心机参数表
| 项目 | SV4500A/T |
| 工作内容(单位) | |
| 工作台尺寸(mm) | 4900×500 |
| X/Y/Z轴行程(mm) | 4500×550×550 |
| 主轴鼻端至工作台距离 | 150-700 |
| 主轴中心至(mm)立柱轨道面距离 | 580 |
| 工作台最大载重(kg) | 4000 |
| 主轴规格(单位) | |
| 主轴锥度 (bt) | BT40 |
 立柱主轴数量(n) | 1 |
| 直连式传动结构 | 直连式 |
| 主轴转速(rpm) | 12000 |
| 主轴功率(Kw) | 7.5/11 |
| 主轴内孔锥度(bt) | BT40-150 |
| 进给内容(单位) | |
| G00快速进(m/min) | 40/48/48 |
| G01切削进给 (mm/min) | 1-10000 |
| 伺服电机规格(Nm) | 3000 |
| 伺服电机转速(rpm ) | 150-700 |
| Y.Z电机联接方式(/ ) | 直联 |
| X电机联接方式(/) | 减速机 |
| Y.Z滚珠丝杆规格(mm) | 4016 |
| X齿条传动(/) | 精密齿条 |
| X 直线电机传动(选) (/) | 直线电机 |
| X/Y/Z轴线轨规格(mm) | 45滚珠 |
| 轴项定位精密(mm) | ±0.02/300 |
| 重复定位精密(mm) | ±0.02/300 |
| 最小移动值(mm) | 0.001 |
| 刀库系统(单位) | |
| 结构(pes) | 刀臂式 |
| 容量(只) | 24 |
| 换刀时间T-T(min) | 2.2 |
| 最大刀具重量(kgs) | 8 |
| 空气压力(kg) | 6.5 |
| 润滑油/冷却液容量(L) | 4/450 |
| 电源容量(Kw) | 25 |
| 重量约A/B(T) | 9.8 |
| 外形规格(单位) | |
| 长/室/高(最高) /高(最低)(m) | 5.5×3×2.8×3.2 |
| 机床结构(mm) | 动柱式 |
| 排屑方式(1) | 单螺杆 |
备注：
1.以上部分机型参数，个别机型含特殊附件，订货时请知悉。
2.技术规格如有变更，如不另行通知，样本中的图片参数仅供参考，解释权归公司所有。
